Антенна АШС-1 8АТ-7103-320

Код товара: 448
Краткое описание:

Антенна АШС-1 8АТ-7103-320 предназначена для работы на объектах с УКВ радиостанциями.

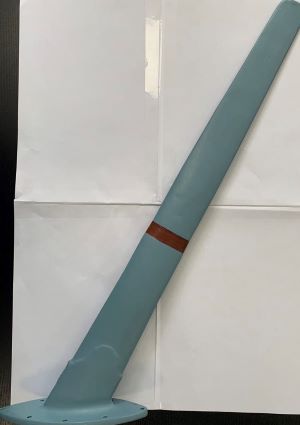

Антенна АШС-1 8АТ-7103-320

Основные технические данные:

Наименование  Характеристика
Масса изделия, кг 1,52
Диапазон рабочих частот антенны, МГц 100-150
Волновое сопротивление антенного фидера, Ом 50
КБВ антенны не менее 0,3
Антенна вибропрочна при перегрузках до 49В в диапазоне частот, Гц от 10 до 100
Антенна работоспособна на высотах, м до 6000
Сопротивление изоляции при нормальных условиях (Т=25±10°С; О=45÷80%; Р=630÷800 мм рт. ст.), Мом не менее 20
Масса нетто, кг 1,485
Габариты, м 0,665х0,075

Ресурс изделия до первого капитального ремонта 1000 час. налета в течении срока службы 7-8 лет, в том числе срок хранения 2 года в складских помещениях, при нормальных услових.

Межремонтный ресурс 750 час. налета в течении срока службы 6 лет.

Назначенный ресурс 1750 час. налета при 1 ремонте в течении срока службы 15 лет.

Указанные ресурсы, сроки службы и срок хранения действительны при соблюдении потребителем требований действующей эксплуатационной документации.

Заметки по эксплуатации и хранению:

1. При эксплуатации необходимо следить за надежностью соединения фидера питания с антенной.

2. Антенны АШС-1 - взаимозаменяемы.

3. В условиях эксплуатации при повышенной влажности допускается понижение сопротивления изоляции до 1 Мом.

Монтажные требования:

1. Антенна крепится с помощью фланца и 8-ми болтов.

Поверхность фюзеляжа должна иметь хороший электрический контакт с фланцем антенны.

Переходное сопротивление между корпусом изделия и основанием антенны должно быть не более 150 мкОм.
