Модуль М51102-1

Код товара: 402
Краткое описание:

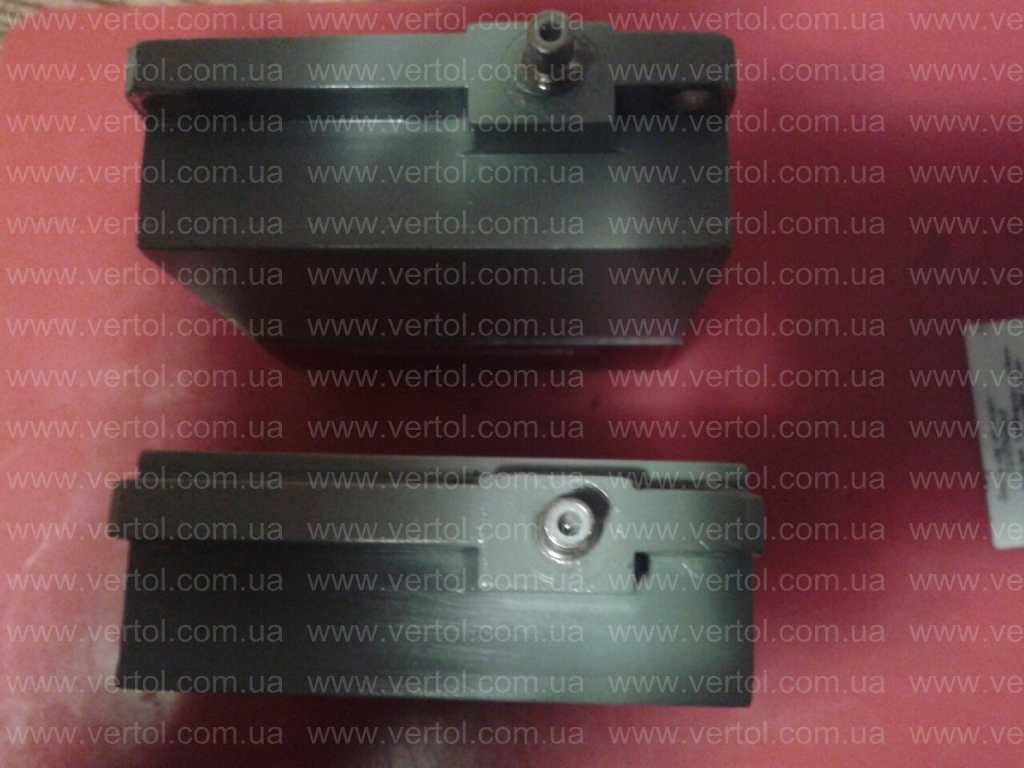

Передающий модуль М51102-1 (СВЧ-модуль) входит в состав высотомера типа А-037. Модуль М51102-1 электрической перестройкой частоты предназначен для генерирования СВЧ колебаний, модулированных по частоте.

Соответствует техническому условия бШ2.219.141ТУ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Наименование параметров режима и параметров изделия, единицы измерения

Допустимые эксплуатационные значений

не менее

номинал

не более

Диапазон рабочих частот, МГц



4200-4400



Средняя частота диапазона электрической перестройки, МГц



4300±15



Нелинейность модуляционной характеристики в полосе 90 МГц, %, не более   15

Напряжение настроенного диода, В

3



30

Длительность импульса при частоте

Модуляции 50 Гц, мс



-



-



0,3

Амплитуда импульса, мВ

100

-



Напряжении коллектора, В

15-5%

15

15-5%

Напряжение Эмиттера (отрицательное), В

6-5%

6

6-5%

КСВН нагрузки

-

-

1,5

Выходная мощность, Вт

0,08

-

-

Перепад выходной мощности в диапазоне электрической перестройки частоты, дБ



-



-



3,0

Средняя крутизна электрической перестройки частоты, МГц/В

8

-

16

Перепад дифференциальной крутизны в диапазоне электрической перестройки частоты, раз



-



-



Потребляемая мощность, Вт

-

-

3,0

Ток коллектора, мА

-

-

90

Ток эмиттера, мА

-

-

90

Ток настроенного диода, мА

-

-

1,5

Минимальная наработка, ч

3000

-



 ПРИМЕЧАНИЯ:

  1. Напряжения настроечного диода, коллектора и эмиттера указаны относительно корпуса.

Напряжения настроечного диода и коллектора – положительные, напряжение эмиттера – отрицательное. Корпус изделия при эксплуатации должен быть соединен с заземленным корпусом аппаратуры через вывод 7.

 2.    Допускается эксплуатация изделия без подачи напряжения линерезации. При этом средняя крутизна электрической перестройки частоты могут отличатся от норм, указанных в графе «Допустимые эксплуатационные значения»



СХЕМА СОЕДИНЕНИЯ ВЫВОДОВ ПИТАНИЯ С ЭЛЕМЕНТАМИ, ВХОДЯЩИМИ В СОСТАВ ИЗДЕЛИЯ

Обозначение выводов Наименование выводов
2 Коллектор
3 Настроечный диод
4 Эмиттер
5 Выход верхнего импульса
6 Выход нижнего импульса
7 Корпус
1 Выход энергии



УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

- Необходимо строго следить за тем, чтобы в коаксиальный выход энергии не попадали посторонние частицы, которые могут вызвать неустойчивость работы изделия.

- Не допускается изгиб выводов питания при монтаже.

- Крепление изделия за коаксиальный выход энергии не допускается.

- Рабочее положение изделия любое.

- Допускается эксплуатация изделия в условиях многократных включений и выключений питающих напряжений.

Источники питания в момент включения и выключения изделия не должны давать даже кратковременные (доли секунды) броски напряжений, превышающие более чем на 15-20% номинальные значения каждого напряжения.

- Недопустимо даже кратковременное (доли секунды) появление бросков отрицательного напряжения в цепи питания настроечного диода.

- Область, в которой запрещается располагать ферромагнитные материалы, указана на черт. 2 технического описания и инструкции по эксплуатации бШ2.210.141ТО

- Допускается при эксплуатации соединять выводы 5 и 6.

ПОРЯДОК ВКЛЮЧЕНИЯ ИЗДЕЛИЯ

1.   Включить напряжение настроенного диода

2.   Включить напряжение коллектора

3.   Включить напряжение эмиттера

         ПРИМЕЧАНИЕ:

  1. Допускается одновременное включение всех питающих напряжений.
  2. Допускается включение питающих напряжений в любой последовательности, кроме напряжения эмиттера, которое должно быть включено последним.

ПОРЯДОК ВЫКЛЮЧЕНИЯ ИЗДЕЛИЙ

1. Выключить напряжение эмиттера.

2. Выключить напряжение коллектора.

3. Выключить напряжение настроечного диода.

         ПРИМЕЧАНИЕ:

  1. Допускается одновременное выключение всех питающих напряжений.
  2. Допускается выключение питающих напряжений в любой последовательности, кроме напряжения эмиттера, которое должно быть выключено первым.

УСЛОВИЯ ХРАНЕНИЯ ИЗДЕЛИЯ

      Хранения изделия – по ГОСТ В 9.003-80.

      Минимальный срок сохраняемости изделий при их хранении в упаковке изготовителя в отапливаемом хранилище или в хранилище с регулируемыми влажностью и температурой, или во всех местах хранения изделий, вмонтированных в защищенном комплекте ЗИП. – 12 лет.

     При хранении изделий в упаковке изготовителя или вмонтированных в незащищенную  аппаратуру, или находящихся в незащищенном комплекте ЗИП, в неотапливаемом хранилище, в хранилище с регулируемой влажностью, под навесом и на открытой площадке минимальный срок сохраняемости должен соответствовать значениям, указанным в нижеприведенной таблице.



Место хранения

Минимальный срок сохраняемости, лет

в упаковке изготовителя

в составе незащищенной

аппаратуры и ЗИП

Неотапливаемое хранилище

6

6

Хранилище с регулируемой

влажностью

6

6

Навес

6

6

Открытая площадка

Хранение не допускается

4



Предприятие-изготовитель гарантирует соответствие данного изделия требованиям технических условий бШ2.210.141ТУ в течении 12 лет его хранения и минимальную наработку 3000 ч (в течении срока сохраняемости) ПРИ ТОЧНОМ СОБЛЮДЕНИИ ТРЕБОВАНИЙ ТЕХНИЧЕСКИХ УСЛОВИЙ И ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ, А ТАКЖЕ РЕЖИМОВ И ТРЕБОВАНИЙ, УКАЗАННЫХ В ПАСПОРТЕ.
