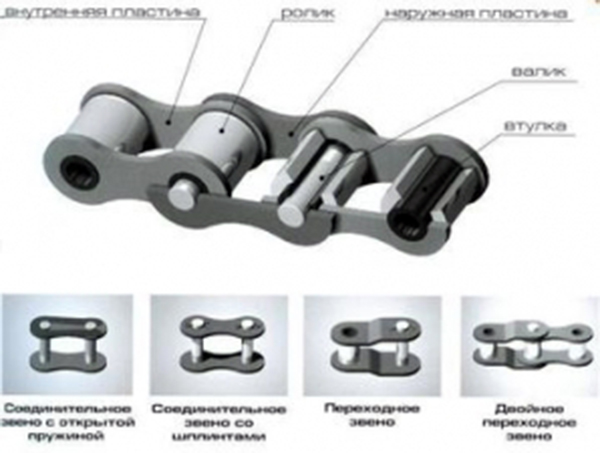

Цепь привода рулевого винта ПР-15,875-2300-1-67
Приводные роликовые цепи, предназначенные для передачи вращающего момента разнообразных машин и механизмов.
Цепи привода рулевого винта ПР-15,875-2300-1-67 изготавливаются по ТУ 2-5200-02 ТУ.
Технические характеристики цепи:
Наименование | Значение |
---|---|
Обозначение цепи | ПР-15,875-2300-1-67 (ПР-15,875-2300-1 (67зв)) |
Рядность цепи | однорядная |
Тип цепи | ПР - приводная роликовая |
Шаг цепи | 15,875 мм |
Разрушающая нагрузка | - кН |
Количество звеньев | 67 шт. |
Масса, не более | 0,91 кг |
В конце обозначения может стоять цифра 1 - это соответствует цепи первого исполнения.
Назначенный ресурс цепи:
- в составе объекта: 80Мт, 801уч.центр, 140, 171, 172, 242, 243, 245, 246 - 1000 часов налета;
- в составе объекта: 80 - 1500 часов налета.
Назначенный срок службы - 7 лет, в том числе срок хранения в складских помещениях 5 лет.
Гаратнийный срок хранения - 5 лет в консервации (упаковке) изготовителя.
Гаратийный срок эксплуатации - 7 лет, включая срок хранения.
Гарантийная наработка устанавливается равной назначенному ресурсу.
Указанные ресурсы, срок службы и сроки хранения действительны при соблюдении потребителем условий и правил хранения, транспортирования и эксплуатации, установленных в эксплуатационной документации.
КОНСЕРВАЦИЯ И РАСКОНСЕРВАЦИЯ:
Наименование операции | Срок действия |
---|---|
Консервация применением рабочих смазок ЦИАТИМ-208 по ГОСТ 16422, ЭРА ТУ 38.101950 или ЦИАТИМ-201 по ГОСТ 6267, упаковка в бумагу парафинированную, герметизированный пленочный чехол и картонную коробку. | 5 лет |
По истечении 3х лет хранения (в пределах до 5 лет) изделие перед установкой на объект необходимо расконсервировать и нанести рабочие смазки следующим образом:
- разгерметизировать и снять чехол;
- удалить с наружных поверхностей смазку, протиркой изделия хлопчато-бумажной салфеткой;
- погрузить в смазку ЦИАТИМ-208 и выдержать 15 минут, температура должна быть от 313 до 323 К (от 40 до 50 0С);
- охладить на воздухе, избытку масла дать стечь;
- протереть наружные поверхности изделия хлопчато-бумажной салфеткой;
- нанести кистью на наружные поверхности со всех сторон изделия равномерный слой смазки ЭРА или ЦИАТИМ-201.
ЗАМЕТКИ ПО ЭКСПЛУАТАЦИИ И ХРАНЕНИЮ
1. Цепь является неремонтируемым изделием.
2. Визуальный осмотр, проверка натяжения и смазка цепи должны производится согласно инструкции по эксплуатации вертолета.
ВНИМАНИЕ!!! ЗАПРЕЩАЕТСЯ ПРОМЫВАТЬ ЦЕПЬ БЕНЗИНОМ ИЛИ КЕРОСИНОМ!
