Основные технические данные:
Наименование параметра |
Характеристика |
1. Верхний предел измерений, кгс/см² |
60 |
2. Класс точности |
4 |
3. Предел допускаемой основной погрешности, кгс/см² |
±2,4 |
4. Вариация показаний, кгс/см² |
2,4 |
5. Цена деления, кгс/см² |
2,0 |
6. Масса манометра, кг, не более |
0,25 |
7. Температура окружающего воздуха при работе манометра, °С |
от минус 60 до плюс 80 |
8. Относительная влажность, % |
до 100 при t=35°С |
9. Вибропрочность, q, не более |
7 (в диапазоне частот от 5 до 300 Гц) |
10. Ударопрочность, q, не более |
12 |
11. Масса нетто, кг |
0,216 |
12. Габариты, м |
Ø 0,06
в: 0,085
т: 0,035
|

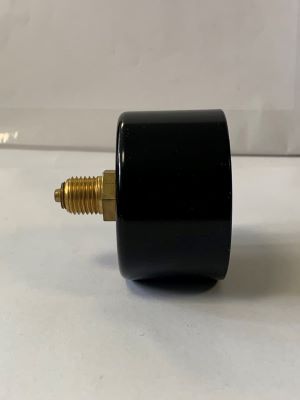

Манометр МА-60 остается работоспособным в условиях воздействия вибрационных нагрузок в диапазоне частот от 20 Гц до 80 Гц с ускорением до 2,5 g.
Манометры остаются работоспособными в условиях воздействия морского тумана, плесневых грибов, инея и росы.
Приборы манометр авиационный МА-60 остаются работоспособными после воздействия на них нагрузок:
- вибрационных нагрузок в диапазоне частот от 5 Гц до 300 Гц с ускорением до 7 g;
- ударных нагрузок с ускорением до 12 g, длительностью ударного импульса 20 мс÷50 мс и числом ударов 40-80 в минуту;
- линейных (центробежных) нагрузок с ускорением до 10 g;
- транспортирования любым видом транспорта на любое расстояние с ускорением не более 15 g при длительности ударного импульса 54 мс-10 мс.
Фон циферблата прибора манометр МА-60 - черный матовый; отметки и цифры - белые матовые (под красный свет).
Ресурс манометра до списания составляет 10000 летных часов в течении 15 лет.
Назначенный (технический) ресурс манометра составляет 10000 летных часов в течении 15 лет.
